| 型號 | TH-YWC | 材質 | 304不銹鋼、316L、PP、PVC | 能力 | 出水 | 用途 | 適用于各種工業自動化過程控制中的液位測量與控制 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|

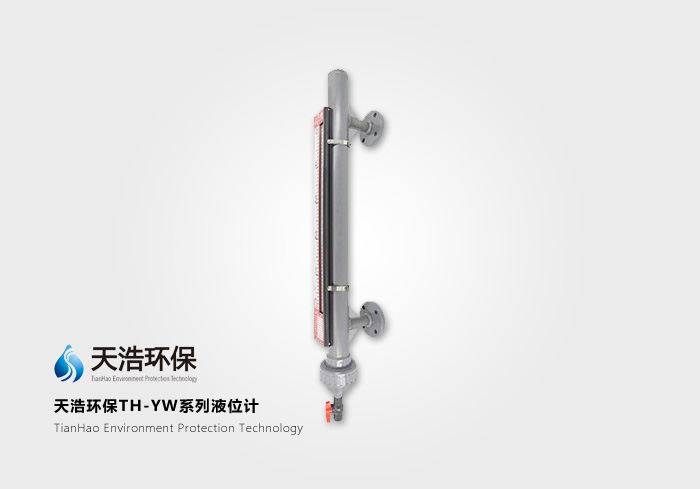

側裝磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

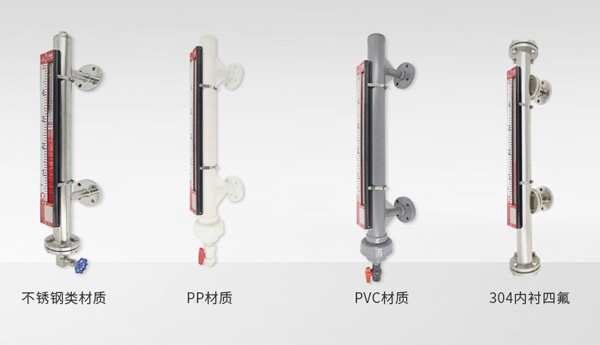

下圖為常見的側裝類磁翻板液位計，分別為不銹鋼材質（304SS或316L），防腐PP材質，防腐PVC材質。
| 介質壓力 | 不銹鋼類≤10Mpa 防腐類≤2.5Mpa |
| 介質密度 | ≥0.5g/cm3 |
| 介質溫度 | -20～400℃ |
| 介質粘度 | ≤10-4m2/S |
| 測量精度 | ±10mm |
| 安裝方式 | 法蘭側裝式 |
| 安裝法蘭 | 根據用戶要求 |
| 排污法蘭 | 默認為DN25-GB |
| 浮筒規格 | φ51、φ57(壁厚根據壓力和溫度) |
| 浮筒材質 | 304/316L/PP/PVC/襯四氟 |
| 功能配套 | 標準型(就地翻板顯示) 遠傳型(就地翻板顯示+信號遠傳) |
